PCIe是一種高速串行計算機擴展總線標準，自2003年推出以來，已經成為服務器(Server)和PC上的重要接口。今天為大家簡單介紹一下PCIe的發展歷史以及它的工作原理。

一、PCIe的由來

PCIe接口的全稱是Peripheral Component Interconnect Express，原來的名字是“3GIO”，由Intel在2001年提出。PCIe的前身是PCI，PCI 使用的是并行傳輸方式，有較多的限制，并使用數據包（Packet）進行數據傳輸，數據報文在發送和接收過程中需要經過事務層、數據鏈路層和物理層多個層次。

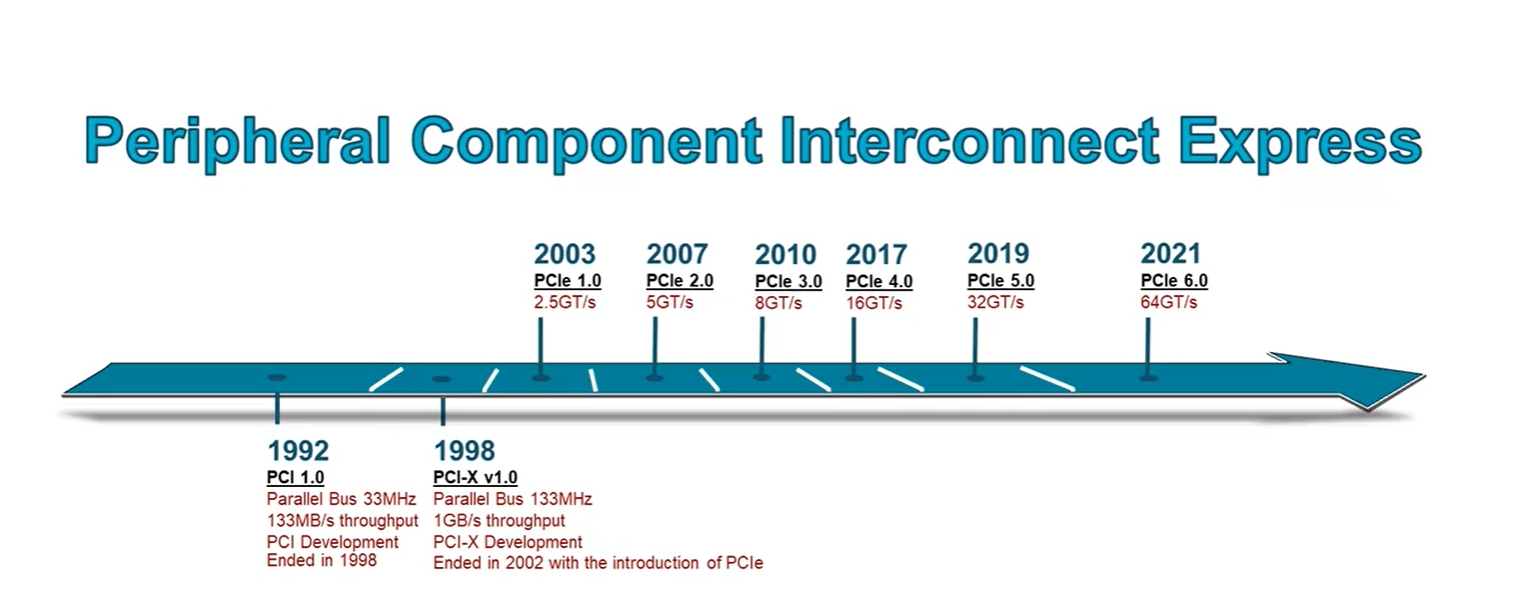

PCIe串行總線標準被推出時，旨在替代舊的PCI、PCI-X和AGP總線標準，以實現更高的數據速率并簡化系統設計。在交由PCI-SIG（PCI特殊興趣組織）認證發布后改名為“PCI-Express”，簡稱“PCI-e”。此后，隨著時間的推移PCIe不斷改進以適應現代計算機的最新帶寬需求。

圖1

2021年，PCIe 6.0 規范發布。每通道數據傳輸速率從PCIe 5.0的32 GT/s翻番至64 GT/s，PCIe 6.0*16通道的帶寬高達256 GB/s，除了帶寬和效率的提升外，PCIe 6.0還具有更低的延遲，是PCIe技術的又一大飛躍。

二、PCIe鏈路的常見設備

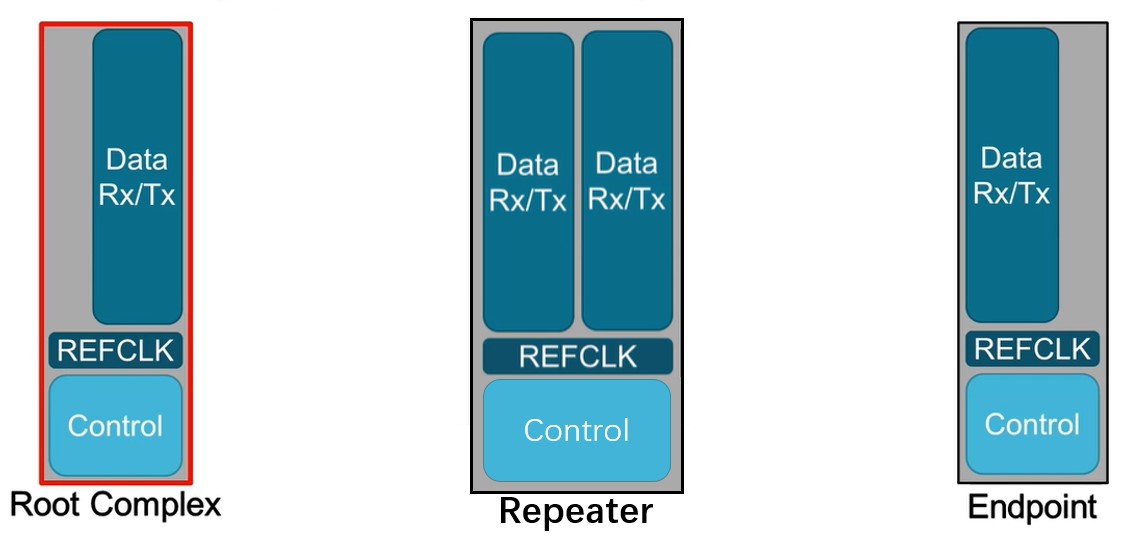

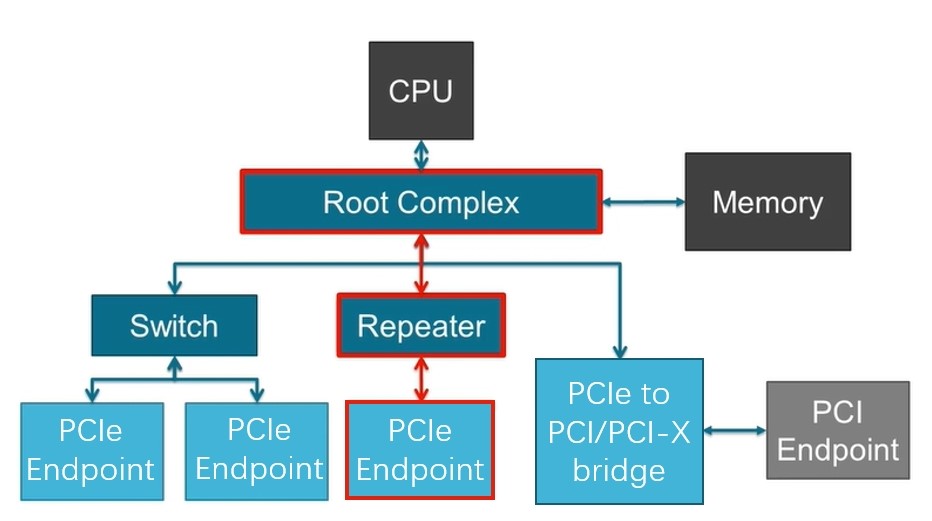

PCIe采用的是樹型拓撲結構， 一般由根復合體(Root Complex)，中繼器（Repeater），終端設備(Endpoint)等類型的PCIe設備組成。

接下來將講述PCIe如何通過下圖突出顯示的典型鏈路進行初始化和傳輸。

圖2

Root Complex: 根復合體是CPU和PCIe總線連接的接口。主要負責存儲器域到PCIe總線域的地址轉換，隨著虛擬化技術的引入，根復合體的功能也越來越復雜。根復合體把來自CPU的request轉化成PCIe的4類request(configuration、memory、I/O、message)并發送給下面的設備。

Repeater：中繼器是一種信號調節裝置，可分為兩類：Retimers和Redriver，兩者都是常用的PCIe組件，Retimer通過內部時鐘重構信號，再恢復后發送出去；Redriver則是通過信號均衡化和預加強等技術，重新加強再發送出去。在圖示中，我們將使用PCIe 4.0兼容的Retimers舉例。

PCIe Endponit: PCIe終端設備，是PCIe樹型結構的末端節點。比如SSD，網卡、GFX卡等等。

圖3

三、PCIe鏈路初始化

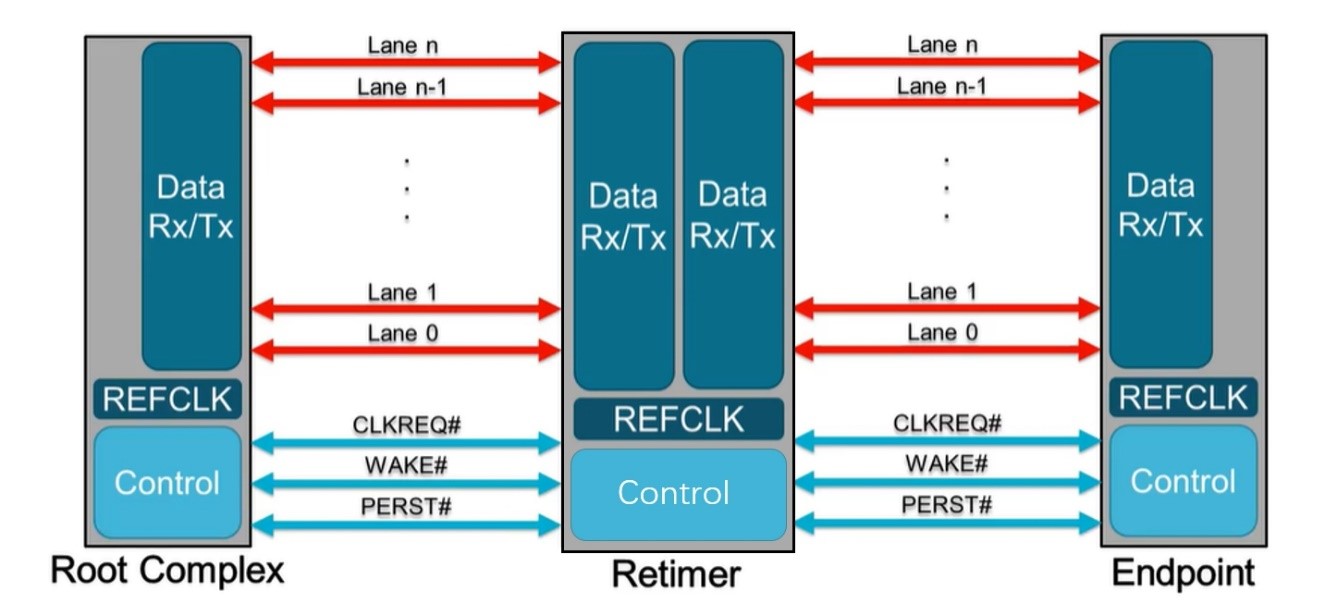

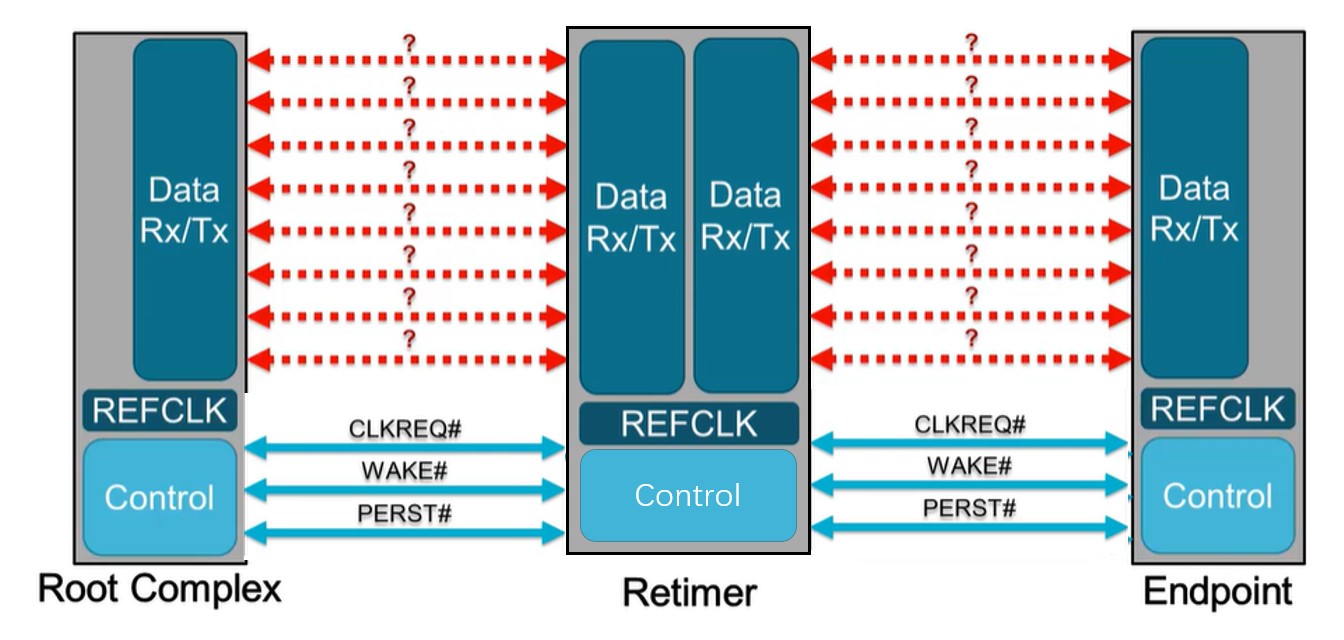

在了解PCIe鏈路是如何建立以及數據如何通過PCIe協議傳輸之前，我們先了解一下常見PCIe控制信號的功能。

圖4

PERST#信號為全局復位信號，由處理器系統提供。處理器系統需要為PCIe插槽和PCIe設備提供該復位信號。PCIe設備使用該信號復位內部邏輯，當該信號有效時，PCIe設備將進行復位操作。

WAKE#和CLKREQ#信號都用于在本文討論范圍之外的低功率狀態之間轉換。

REFCLK#是PCIe設備開始數據傳輸?shù)南葲Q條件，PCIe設備通過使用REFCLK#提供的100 MHz外部參考時鐘(Refclk)，用于協調在兩個PCIe設備間的數據傳輸。

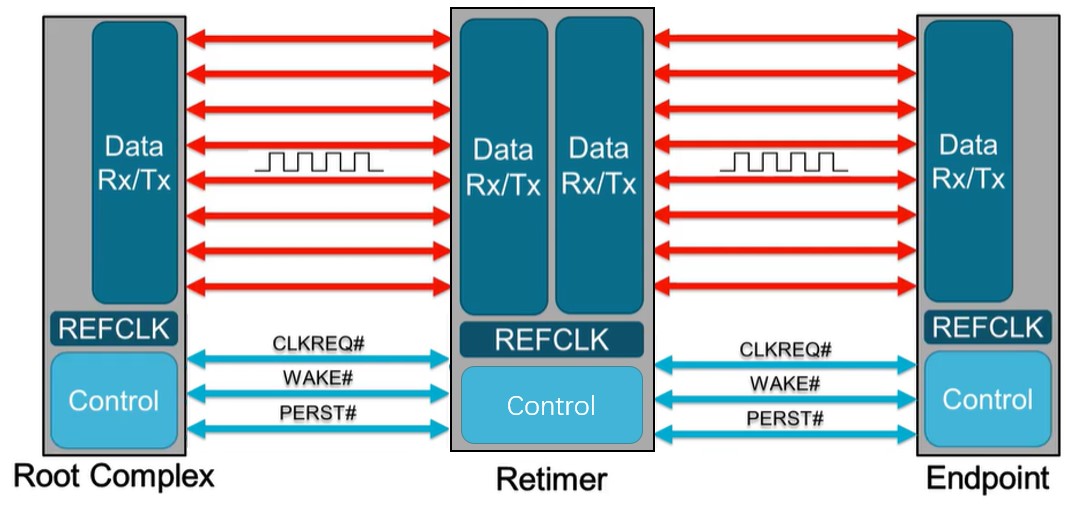

PCIe鏈路在初始狀態時，需要檢測對端設備是否存在，然后才能進行鏈路訓練。所有PCIe設備通電并提供參考時鐘信號后在每個通道上將擁有接收器檢測電路(Receiver Detection circuit)，該電路將允許PCIe設備確定是否有要配對的鏈路伙伴。假設PCIe Rx檢測電路檢測到另一個設備，則每個通道將開始以2.5 GT/s的速度進行傳輸串行數據。

圖5

2.5 GT/s是第一代PCIe 1.0采用的數據速率，另外由于PCIe 1.0與任何PCIe設備兼容，因此每個PCIe鏈路都以相同的鏈路初始化過程開始。以下圖為例，Root Complex、Retimer和Endpoint都以PCIe 1.0的速度開始傳輸。

圖6

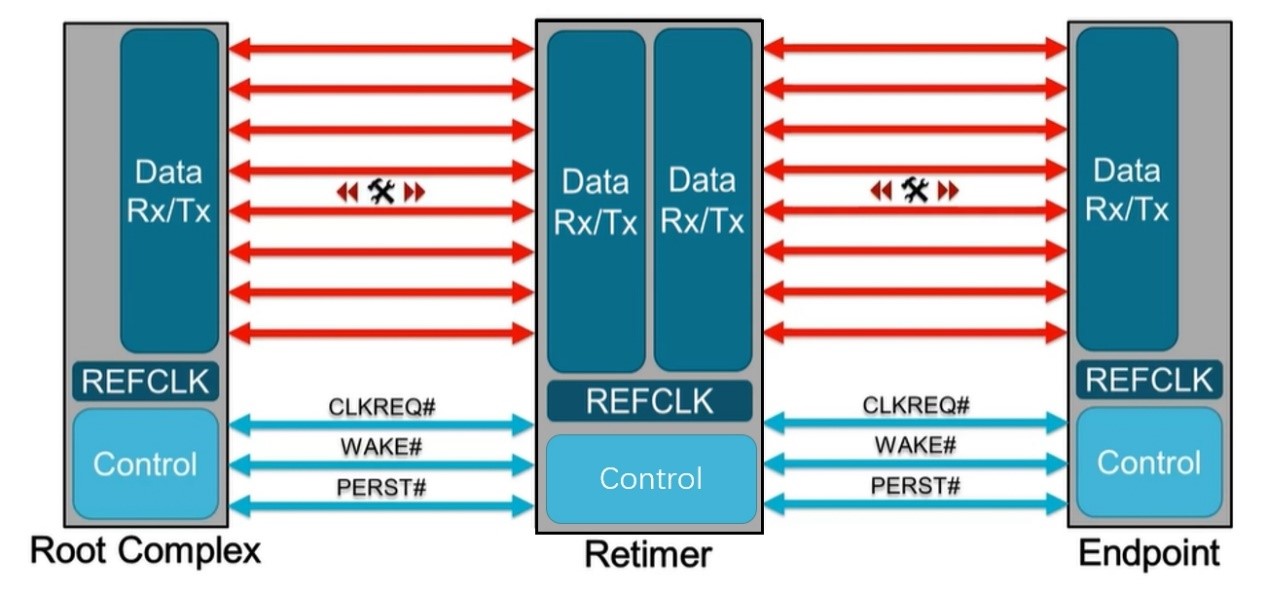

在經過PCIe鏈路初始化后，每個器件將能接收到數據并做出相應的響應。PCIe連接開始鏈路訓練過程并進入配置階段，在該階段中，由于通道長度變化而導致數據中的任何偏差都能得到校準，PCIe鏈路的寬度、鏈路速率、鏈路翻轉和鏈路極性也在此階段確定。

圖7

如果存在多條鏈路，則PCIe連接稱為PCIe分叉。在示例中，有一個非分叉連接，即所有通道都分配給編號為0的鏈路。由于Retimer鏈路分為兩部分，其兩側的鏈路分別進行鏈路初始化。在確定鏈路和通道號后，PCIe鏈路可以進入多種狀態。

圖8

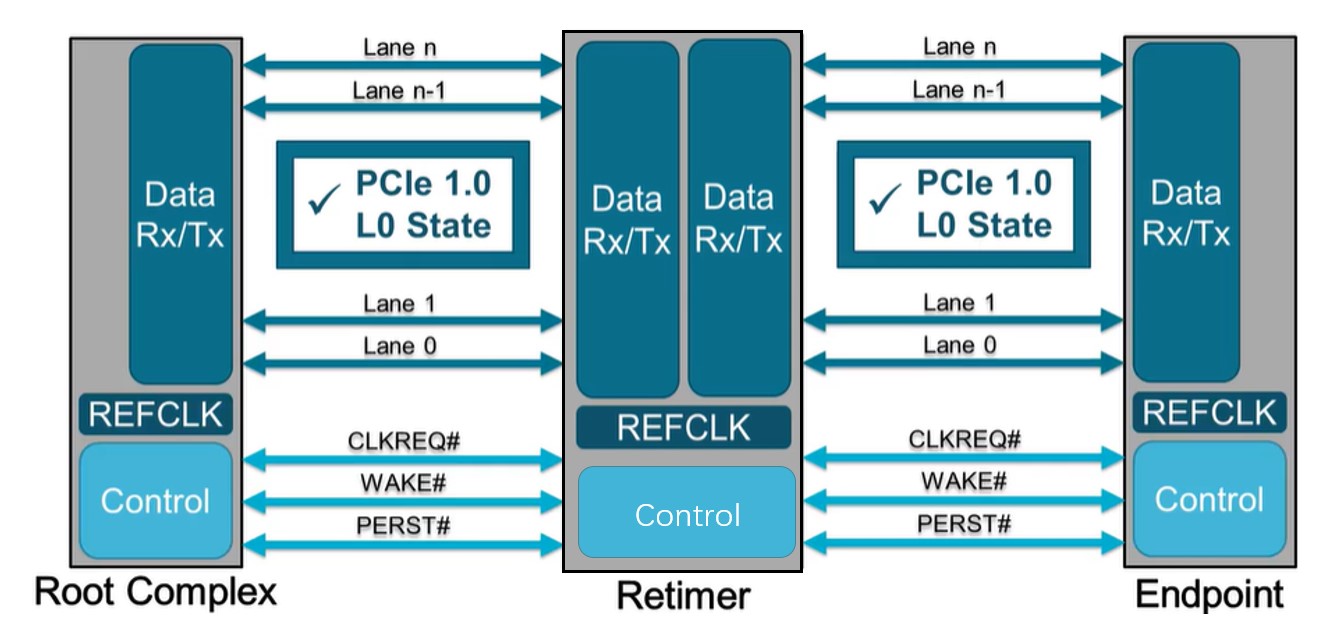

以進入L0狀態舉例，這是發送和接收數據與數據包的正常操作狀態。到達L0后Root Complex和Enpoint可相互通信，PCIe鏈路也可轉換為多種低功耗狀態或另一種鏈路訓練狀態。在此不做過多闡述。

圖9

四、PCIe鏈路均衡

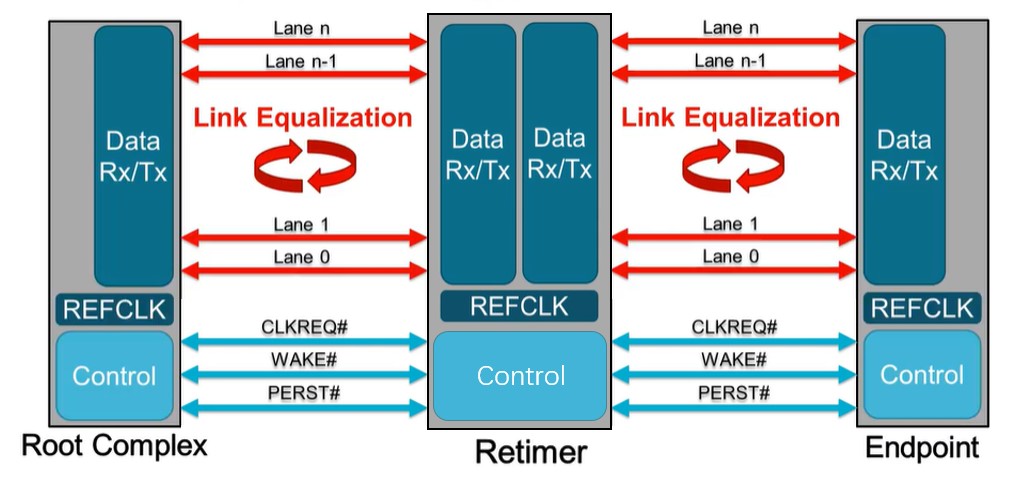

PCIe設備都支持PCIe Gen2，則鏈路速度也會隨之提高。如果數據速率為PCIe Gen3或以上，PCIe鏈路將需要經歷額外鏈路優化過程（稱為鏈路均衡）。

鏈路均衡以建立設備間穩定的連接為目的。通過調節Tx (傳輸端)和Rx (接收端)的設置，提高信號質量，使PCIe鏈路以最穩定且更快的速率傳輸。由于PCIe在Gen3及以上的每一代均需優化連接，因此鏈路均衡過程可能發生多次。

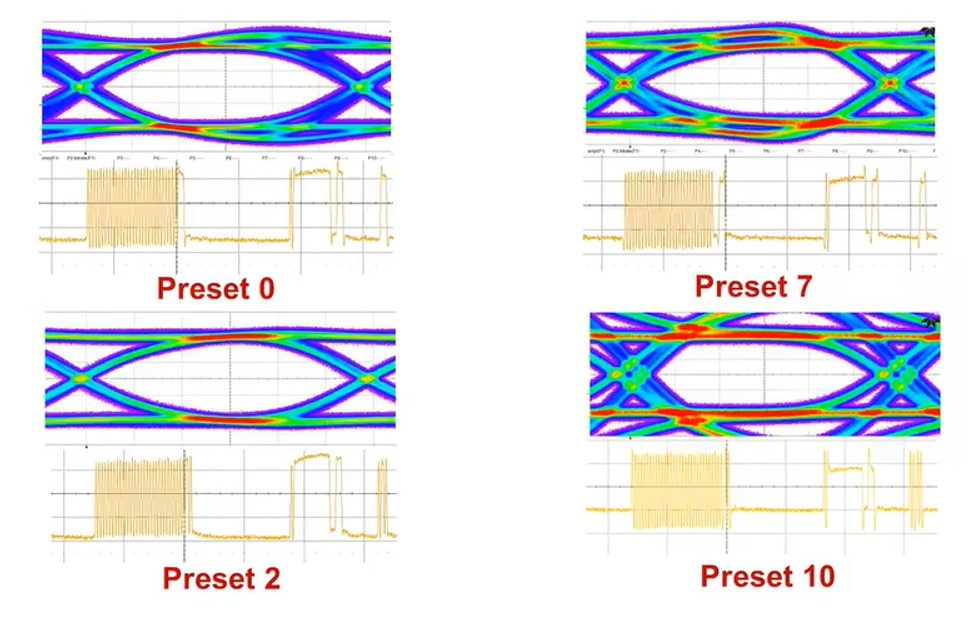

例如：若所有PCIe設備為Gen5，則有3次鏈路均衡過程（第1次：Gen1-Gen3；第2次：Gen3-Gen4；第3次：Gen4-Gen5）。鏈路均衡通過PCIe 規范中定義的preset值來實現，preset指不同的預過沖(Preshoot)和去加重(De-emphasis)的組合。對于Gen3和Gen4，有11個preset值，即preset0-preset10。對于不同的鏈路情況，系統要求Rx端發送Tx EQ preset設置請求給Tx端，讓其做對應的preset均衡設置；Tx端發送Rx EQ均衡設置，要求Rx端做相應的設置，最終獲得一個最優的均衡組合和Rx端的眼圖。

圖10

Phase0：第1階段鏈路均衡涉及上游端口(Upstream port)和下游端口(Downstream port)之間的精確動態協商，下游端口通過向上游設備發送每個通道所需的發送器preset值來開始鏈路均衡，被稱為第0階段鏈接均衡。在接收到下游端口的請求后不久，上游端口增加到第3代（Gen3）鏈路數據速率，并開始使用所需preset將訓練序列發送回下游端口。鏈路速度增加至Gen3(8 GT/s)后，鏈路均衡過程通過來回發送preset值來協商每個端口的preset配置，從而繼續優化鏈路。

圖11

Phase1：為了充分優化鏈路，以便能夠交換訓練序列(Training Sequences)并且完成用于精調目的的剩余鏈路均衡階段，盡管有出現鏈路質量差的可能性，但相同的訓練序列會被重復發送，來確保下游端口接收到正確的preset值。

圖12

Phase2：在第1階段鏈路的誤碼率實現BER≤10e-4后，進入到Phase 2，隨后進一步優化上游端口的preset值，直至獲得最優設置，鏈路的誤碼率應滿足BER ≤ 1E-12。

Phase3：到第3階段對下游端口執行相同的協商。上游端口通過訓練序列發送均衡請求去調整下游端口的preset值，直至獲得最優設置，鏈路的誤碼率應滿足BER ≤ 1E-12。

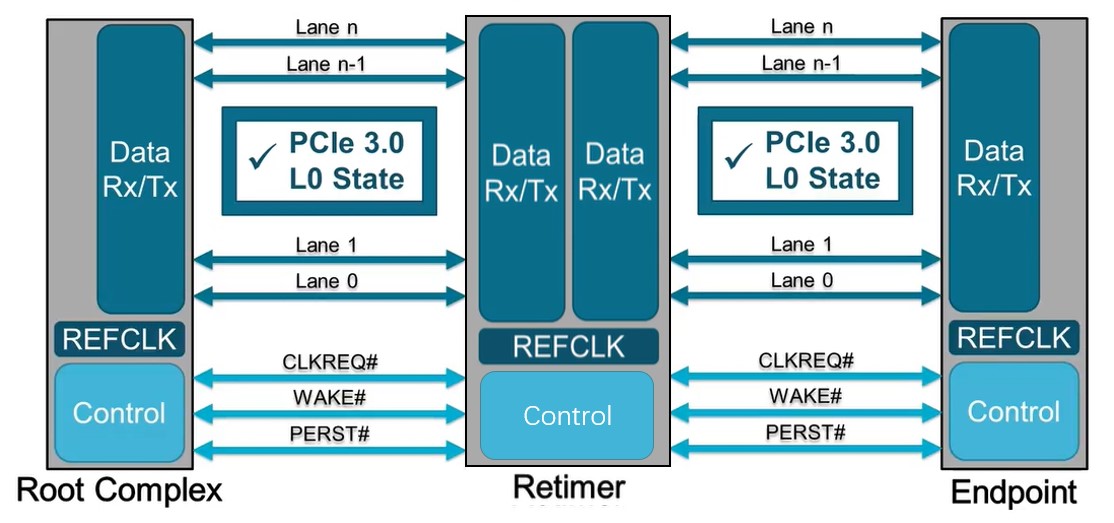

當Phase3完成后，鏈路均衡也已完成，此時鏈路以Gen3的速率進入L0狀態，并在該速率進行穩定通信。對于更高的傳輸速率，PCIe設備必須進行多次鏈路均衡過程。

圖13

然而在某些主板設計中，尤其是那些具有長通道鏈路的主板，這種信號質量無法實現，可能需要另外的信號調節。在這種情況下，中繼器（如ReDriver，ReTimer）則被用來做信號調節，并在PCIe設備和根復合體（在CPU,存儲設備和PCIe設備之間的重要連接部分）之間提供高質量信號。
